變壓器配件系列

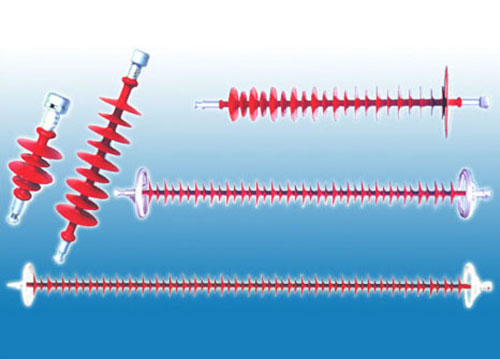

名稱：有機復合懸式絕緣子
詳細信息
有機復合棒形懸式絕緣子參數表
|
產品型號
|
額定電壓(KV)
|
額定機械拉伸負荷(KN)
|
較小電弧距離
|
結構高度
|
較小公稱爬電距離
|
雷電全波沖擊耐受電壓(KV)
|
工頻1min耐受電壓(KV)
|
連接結構標記
|
|
FXBW3-10/70
|
10
|
70
|
160
|
355±15
|
400
|
-
|
42
|
16
|
|
FXB4-10/100
|
10
|
100
|
245
|
430±15
|
500
|
-
|
50
|
16
|
|
FXBW4-24/100
|
24
|
100
|
320
|
550±15
|
700
|
100
|
65
|
16
|
|
FXBW4-35/100
|
35
|
100
|
450
|
650±15
|
1015
|
230
|
95
|
16
|
|
FXBW4-35/100
(帶防污傘) |
35
|
100
|
450
|
650±15
|
1425
|
230
|
95
|
16
|
|
FXBW4-66/100
|
66
|
100
|
700
|
940±15
|
1900
|
410
|
185
|
16
|
|
FXBW4-110/100
|
110
|
100
|
1000
|
1240±15
|
3150
|
550
|
230
|
16
|
戶外有機復合針式絕緣子參數表
|
產品型號
|
額定電壓(KV)
|
機械負荷不小于
|
結構高度
|
絕緣距離
|
公稱爬電距離
|
1min工頻耐受電壓(KV)有效值不小于
|
標準雷電全波沖擊耐受電壓(KV)(峰值)不小于
|
上附件安裝尺寸
|
|||||
|
彎曲(KV)
|
扭轉(KN-m)
|
拉伸(KV)
|
干
|
濕
|
孔中心圓直徑
|
孔徑
|
孔數(個)
|
||||||
|
FZBWJ-10/5T18
|
10
|
5
|
-
|
5
|
200
|
110
|
340
|
42
|
30
|
75
|
76～145
|
13
|
2
|
|
FZBW1-10/5T16-4
|
10
|
5
|
-
|
5
|
240
|
110
|
340
|
42
|
30
|
75
|
線 槽
|
||
|
FPQ1-10T20
|
10
|
2
|
-
|
-
|
240
|
110
|
300
|
50
|
40
|
90
|
線 槽
|
||
|
FZBW-35/5T18
|
35
|
5
|
-
|
5
|
650
|
490
|
1085
|
100
|
80
|
185
|
線 槽
|
||
|
FPSWJ-35/4-S
|
35
|
4
|
-
|
4
|
625
|
485
|
1085
|
100
|
80
|
185
|
76～145
|
13
|
2
|
